Trapano Radiale Universale OERLIKON UB2 | Universal Radial Drilling Machine

Trapano Radiale Universale Maschinenfabrik Oerlikon UB2 (Svizzera)

una leggendaria macchina foratrice e alesatrice radiale universale OERLIKON UB2

SCHEDA TECNICA DI DETTAGLIO

CATEGORIA: Macchine Utensili / Trapani Radiali - Alesatrici

PRODUTTORE: Maschinenfabrik Oerlikon (Svizzera)

MODELLO: UB2

ANNO / EPOCA: Anni '60 /70

STATO: Usato vintage – Struttura meccanica e snodi in ottime condizioni,

ATTACCO MANDRINO: Cono Morse 3 (CM3 / MT3)

ALIMENTAZIONE: Trifase 380V / 400V

Dati Tecnici del Cambio e della Foratura:

• Velocità Meccaniche: 8 velocità totali in progressione geometrica: Gamma I (Bassa): 25 - 80 - 400 - 1280 giri/min
• Gamma II (Alta): 50 - 160 - 800 - 2560 giri/min

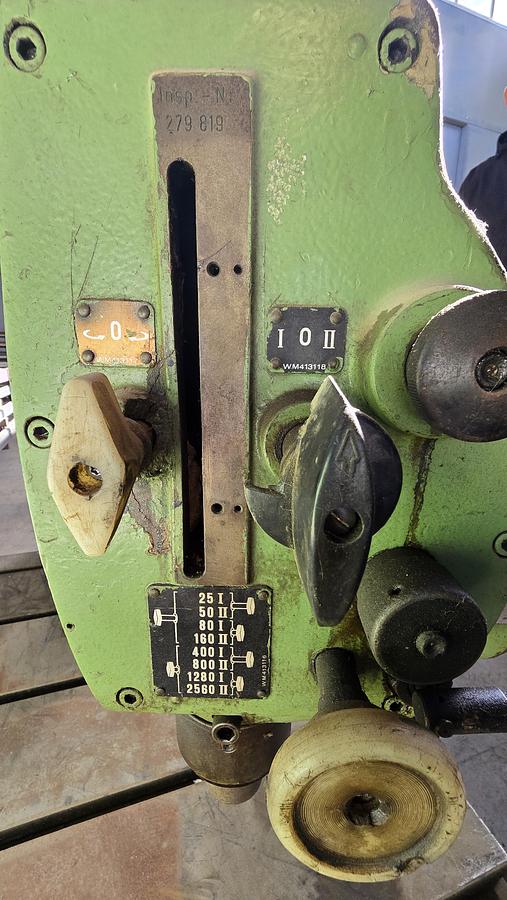

• Comandi a bordo: Selettore meccanico della gamma marce (I / II), leva di selezione velocità sul carter, e selettore rotativo per inversione di marcia/filettatura o arresto rapido.
• Avanzamenti automatici del cannotto: 3 avanzamenti proporzionali regolabili (0,06 - 0,12 - 0,25 mm/giro).

Caratteristiche di Configurazione Geometrica:

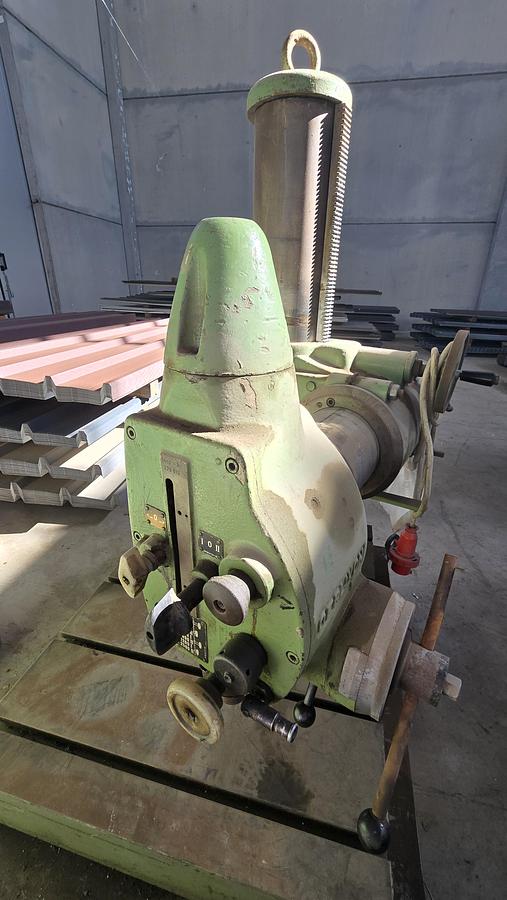

• Testa di foratura: Girevole a 360° per lavorazioni angolari e inclinazioni geometriche complesse.

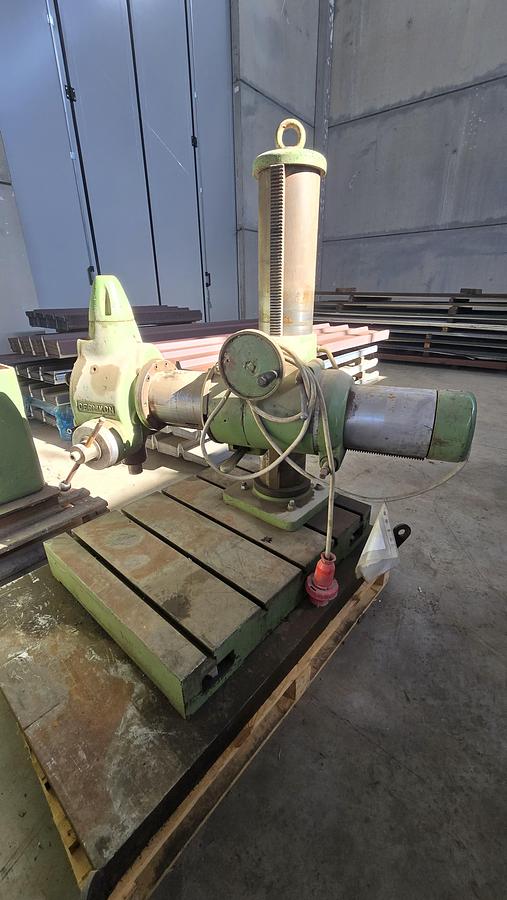

• Braccio orizzontale: Regolabile nello sbraccio e accoppiato alla colonna verticale tramite una monumentale testa a croce.

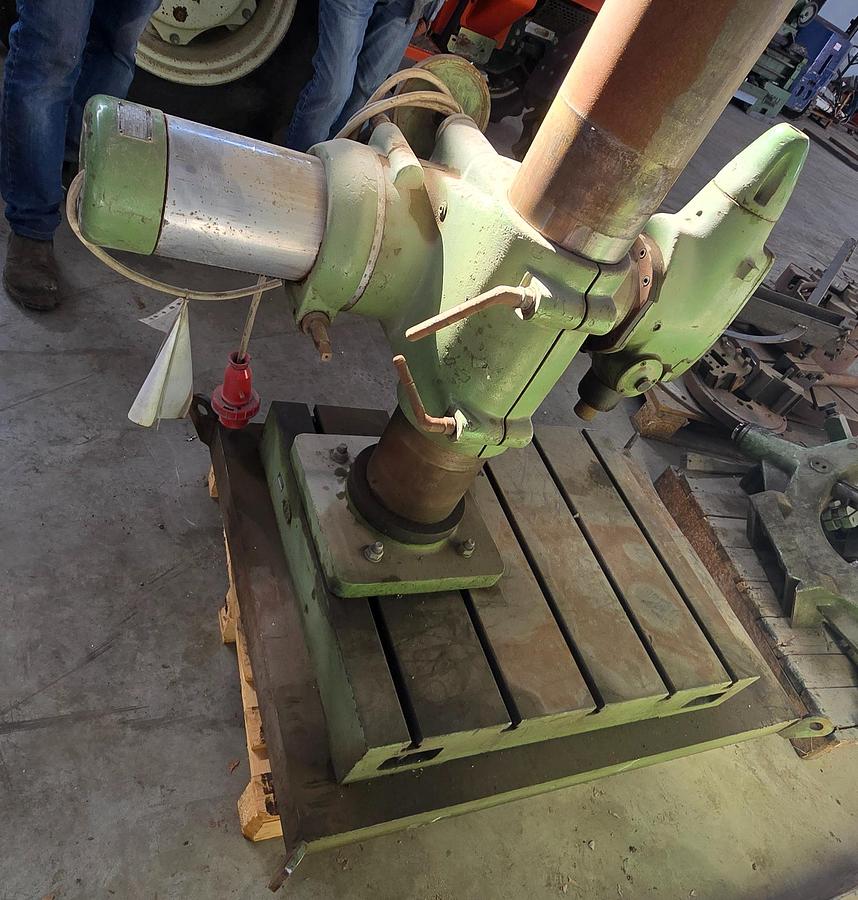

• Sollevamento: Movimento verticale del braccio gestito tramite sistema a cremagliera e vite senza fine.
• Piano di Lavoro: Grande tavola inferiore robusta in ghisa con cave a "T" per lo staffaggio diretto di morse e pezzi pesanti.

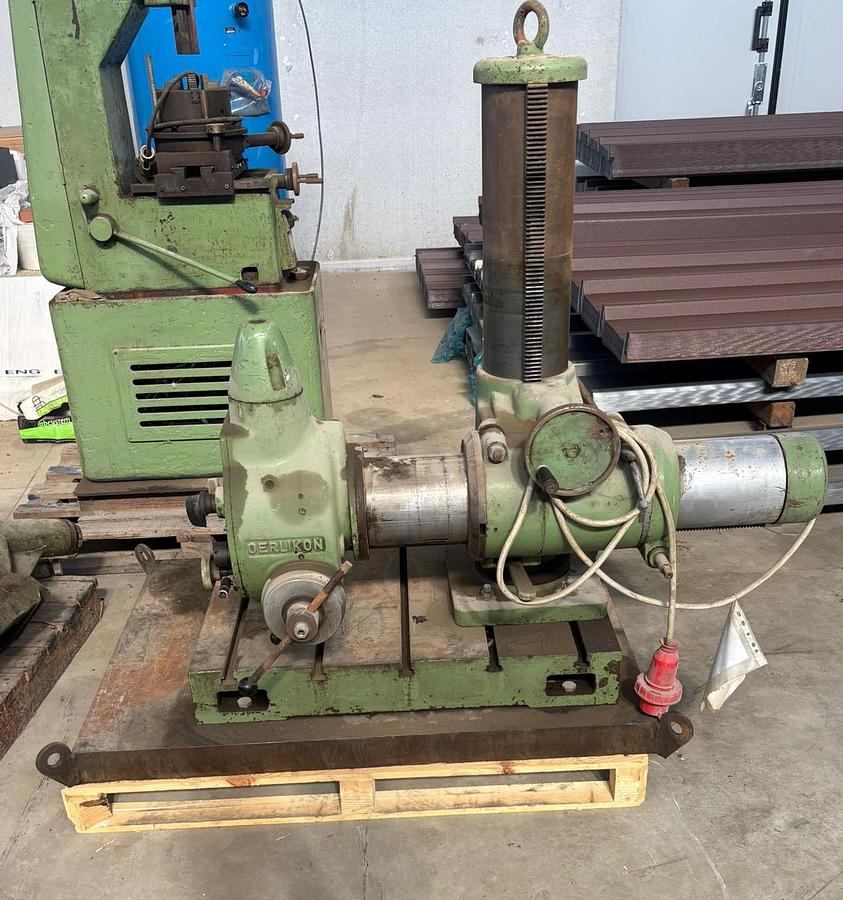

Splendido ed eccellente trapano radiale universale da attrezzeria OERLIKON UB2, interamente fabbricato in Svizzera. Questa macchina rappresenta una pietra miliare delle officine di precisione europee, celebre per la sua incredibile versatilità legata alle dimensioni compatte (peso indicativo di circa 750 kg .

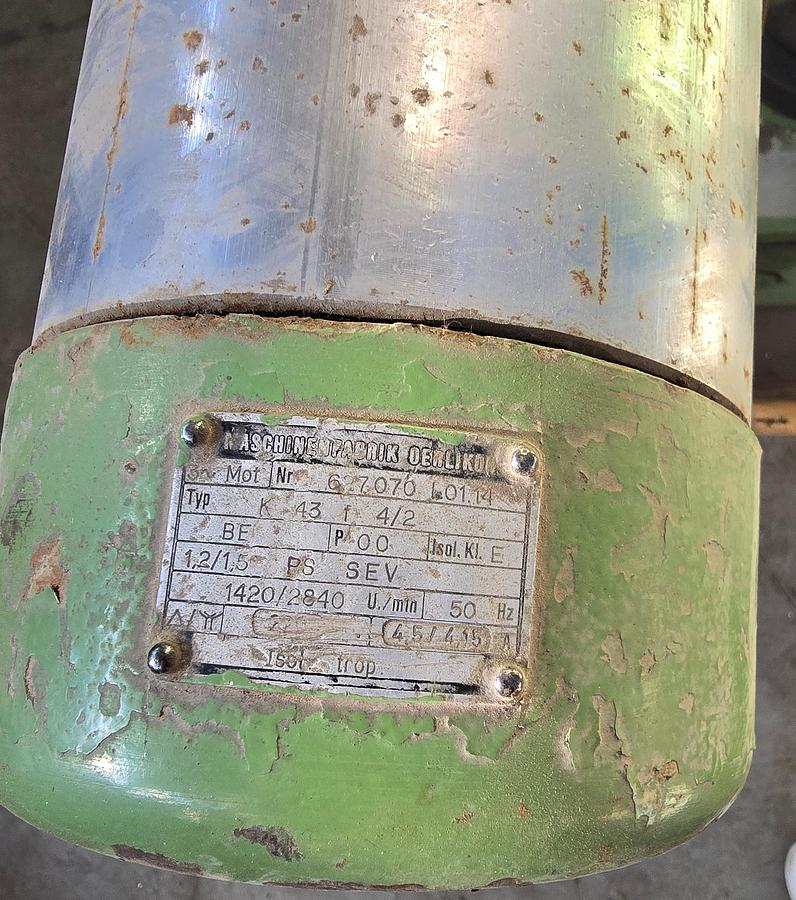

A differenza dei normali trapani, la serie UB2 permette alla testa di foratura di scorrere sul braccio orizzontale e ruotare su ogni asse, ideale per alesature, maschiature, forature inclinate e lavorazioni su pezzi sagomati fuori standard. Il cuore del sistema è mosso da un motore integrato a doppia polarità abbinato a un cambio meccanico in bagno d'olio a 8 velocità (da 25 a ben 2560 giri/min), che eroga una coppia formidabile anche ai bassi giri per punte di grande diametro.

La macchina è strutturalmente integra e completa di ogni volantino, manovella e selettore originale.

Macchinario professionale d'epoca, ideale per attrezzerie, officine meccaniche di precisione, officine di manutenzione, laboratori di prototipazione o collezionisti di macchine utensili svizzere d'alta gamma.

Venduto nello stato in cui si trova
