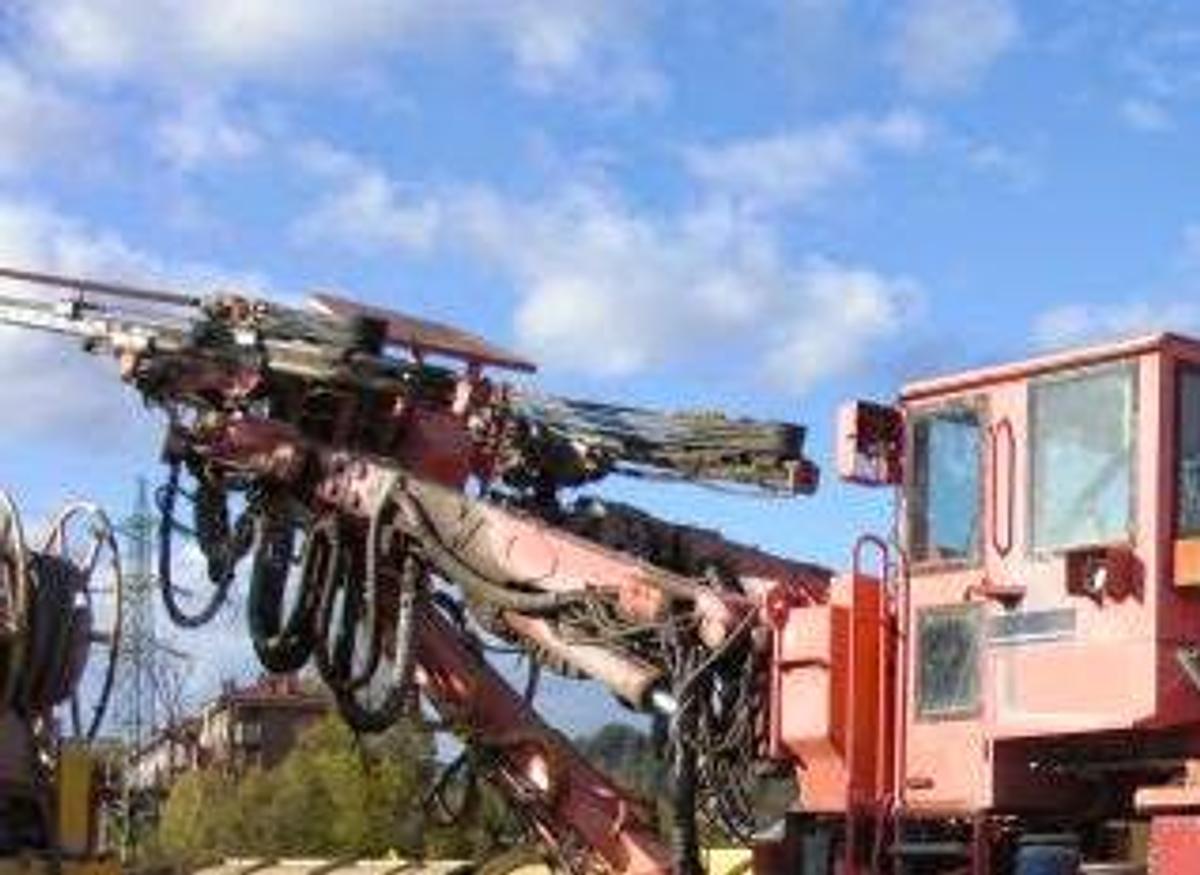

Jumbo da Galleria Antideflagrante TAMROCK SUPER 316G - 3 bracci - EXPLOSION-PROOF GALLERY JUMBO

JUMBO DA GALLERIA ANTIDEFLAGRANTE TAMROCK SUPER 316G

Macchinario specializzato pesante per perforazione sotterranea, tunnel e miniere

Prestazioni di Scavo e Sbraccio Gigante (Dati da Brochure Ufficiale):

Grazie alla configurazione con i bracci pesanti, la macchina offre una copertura di lavoro straordinaria senza necessità di essere riposizionata sul fronte di scavo:

• Area di copertura massima (Coverage): Da 16 a 141 m² complessivi di volta della galleria.
• Larghezza massima di sbraccio orizzontale: 14,9 metri di estensione massima.
• Altezza massima di sbraccio verticale: 10,4 metri dal piano di calpestio.

Carro di Trasporto e Motore Diesel (Carrier)

• Produttore e Modello Carro: Tamrock TC 400
• Motore a Bordo: Deutz F6L 413 FRW (4 tempi, 6 cilindri, raffreddato ad aria)
• Potenza Motore: 102 kW / 138 HP a 2300 RPM
• Trasmissione: Clark Powershift a 3 marce avanti + 3 retromarce
• Forza di Trazione: 200 kN (in prima marcia)
• Pendenza Massima Superabile: 15° (Grado di superamento pendenza)
• Velocità di Trasferimento: Fino a 14 km/h su fondo piano

Configurazione Bracci Idraulici (3 Bracci Totali)

• n. 2 Bracci Laterali (Side Booms): Modello ZRU 1400E (2016090814... pp. 4, 9)Peso singolo braccio nudo: 2.850 kg
• Rotazione testa: 360°
• Estensione lineare: 3200 mm (1800+1400 mm)
• n. 1 Braccio Centrale (Middle Boom): Modello ZRU 1000E - Peso braccio nudo: 2.300 kg
• Estensione lineare: 2000 mm
• Brandeggio e Inclinazione: Sollevamento braccio fino a +60°/-30°; brandeggio laterale simmetrico ±45°

Perforatrici Idrauliche (Martelli / Drifters)

• Quantità e Modello: n. 3 Tamrock HL550 Super
• Peso del Singolo Martello: 130 kg
• Meccanismo di Percussione: Portata olio 115 l/min a 230 bar (Pressione d'esercizio 120-250 bar)
• Frequenza di Percussione: 68 Hz
• Energia di Impatto: 325 Nm
• Meccanismo di Rotazione: Motorizzazione idraulica OMSU 80 con coppia massima di 400 Nm

Slitte di Avanzamento (Feeder Tracks)

• Quantità e Modello: n. 3 Tamrock THF 500 – 18’
• Lunghezza Totale della Slitta: 7.100 mm
• Avanzamento Utile di Perforazione: 5.270 mm
• Forza di Spinta Idraulica (Feed Force): 25 kN (circa 2,5 Tonnellate di spinta)
• Peso della Singola Slitta: 490 kg

Impianto Idraulico, Elettrico e Pneumatico

• Centraline Idrauliche (Powerpacks): n. 3 HPP 555 con motori elettrici Strömberg da 55 kW ciascuno
• Alimentazione Elettrica di Rete: 380 V / 50 Hz (Potenza d'ingresso totale richiesta: 200 kW)
• Compressore d'Aria Integrato: Tamrock CD3000 D (Motorizzato a 18,5 kW con capacità 1,7 m³/min a 8 bar)
• Pompa dell'Acqua di Lavaggio: Modello WBP3 HP (Motore da 11 kW, pressione di mandata 25 bar)
• Avvolgitori: Completa di avvolgitubo per l'acqua (AL 189) e avvolgicavo elettrico automatico (AK 189)

Dimensioni e Pesi Totali per il Trasporto (Carico Eccezionale)

• Peso Totale Complessivo a Vuoto: 34.480 kg (35 Ton.)
• Carico assale anteriore: 25.760 kg
• Carico assale posteriore: 8.640 kg
• Lunghezza Massima di Trasporto: 15,7 metri
• Larghezza di Trasporto: 2,5 metri (In sagoma stradale standard)
• Altezza Massima di Trasporto: 3,2 metri

Stato della macchina:

• Il macchinario è integro e completo in ogni sua parte, ma è fermo da alcuni anni. Prima della messa in produzione ha bisogno di un controllo e di un tagliando regolare.

Logistica per il trasporto:

Occorrono n. 2 camion in totale: un rimorchio ribassato (carrello eccezionale) per il corpo macchina principale e un bilico standard normale per le slitte e i componenti smontati. I 3 bracci rimangono montati sul carro perchè si ripiegano in sagoma.
