Ruota Scolatrice per sabbia RS 5000/1500 NUOVA

Ruota Scolatrice per sabbia RS 5000/1500 NUOVA
Location:Rome, Italy
Description
RUOTA SCOLATRICE per il recupero della sabbia
Fabbricata da Impianti Draganti modello RS 5000/1500
NUOVA mai montata - Foto montata dimostrativa, è di altra uguale
➢ in esecuzione scomponibile e autotrasportabile;
➢ capacità produttiva: 500 mc/h di sabbia prosciugata per la trasportabilità su nastro;
➢ potenza totale impiegata: 30 kW c.a.
n°4 RUOTE SCOLATRICI A TAZZE PARALLELAMENTE AFFIANCATE
➢ Ø esterno: m. 5;
➢ larghezza tazza: m. 1,5;
➢ giri alle ruote: n°1,25/min.
Ciascuna comprendente:

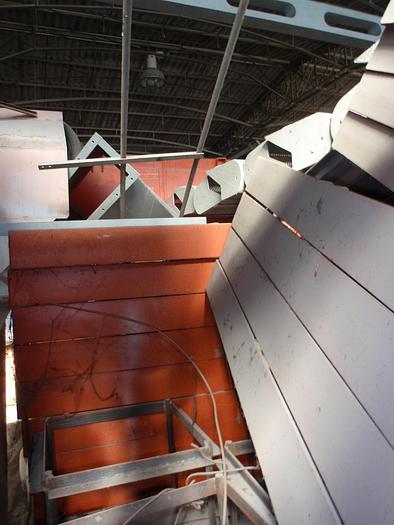

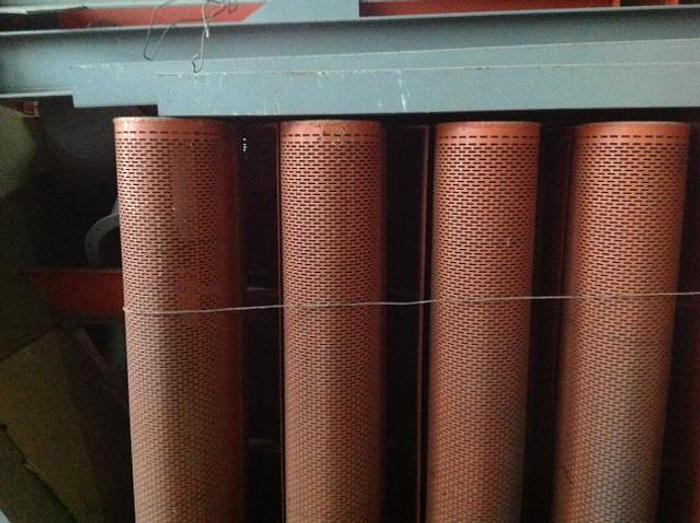

➢ n°24 tazze intercambiabili, realizzate in lamiera forata ovale 4x20 e spessore 4 mm., debitamente
rinforzate con lamiera spessore 8 mm.;
➢ raggiere scomponibili in robusta esecuzione di carpenteria metallica;

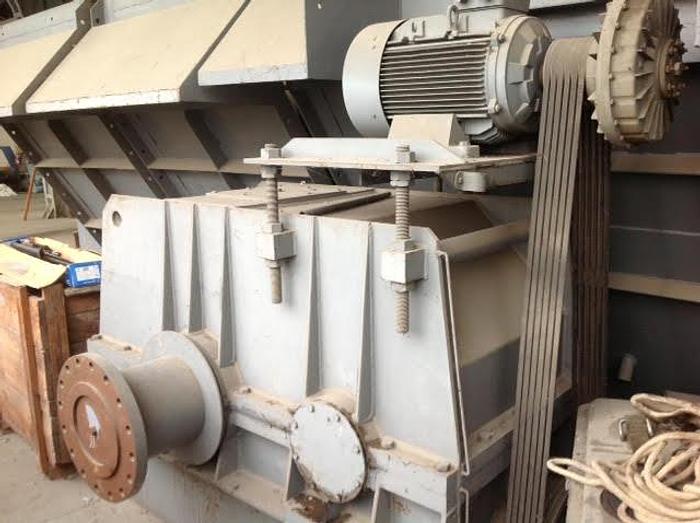

➢ n°1 riduttore in esecuzione monoblocco di carpenteria metallica normalizzata tipo a 2 alberi uscenti con
ingranaggi cilindrici e coppia S.F. in bagno d’olio, rapporto 1 + 500, giri entranti 625, giri
uscentin°1,25/min., peso: 5000 kg. circa;
➢ supporti esterni di tipo pesante in robusta esecuzione su cuscinetti;
➢ n°1 motore autoventilato chiuso, 50 HP., 4 poli, tensione 380/680 V., 50 Hz.;
➢ supporto motore con dispositivo tendicinghia a cavalletto;
➢ giunto idraulico di sicurezza ai sovraccarichi di avviamento;
➢ accoppiamento tra il motore e il riduttore a mezzo pulegge con cinghie trapezoidali.

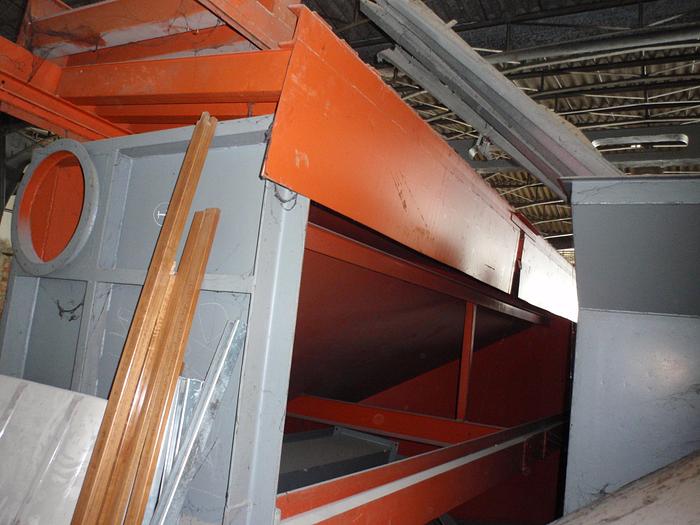

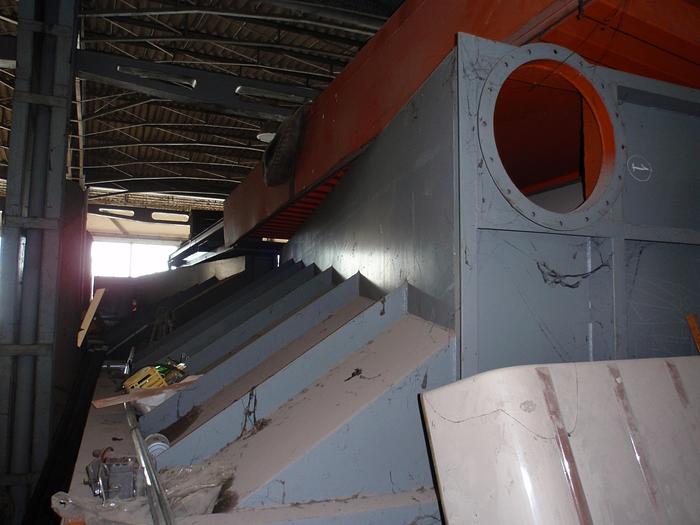

n°1 CASSONE DI CONTENIMENTO DELLE RUOTE SCOLATRICI:
➢ lunghezza: m. 10,50;
➢ larghezza: m. 5,97;
➢ altezza: m. 2,40;
➢ scomponibile in 5 elementi autotrasportabili giuntabili a bulloni con interposizione di guarnizioni;
➢ costruito in lamiera spessore 6 mm. debitamente rinforzato con robusti profilati in ferro;
➢ completo di sistema di debordazione acqua, tipo ad alveare regolabile per la retenzione del fine,
n°2 canali di scarico dell’acqua limitati al collettore centrale,
n°4 bocchette ad apertura rapida per lo svuotamento della vasca.
n°2 GORNE DI SCARICO del vagliato sui nastri trasportatori (nastri esclusi dalla presente offerta), costruite con lamiera spessore 5 mm.
Impianto pronto al carico
Trasporto totale in 4 Container o camion
Specifications
Manufacturer | Impianti Draganti |
Model | RS 5000/1500 |
Year | 2020 |
Condition | New |
